Ｅ２５７系前面表示、側面表示一覧表及び画像

Ｅ２５７系前面表示、側面表示一覧表及び画像 ■Ｅ２５７系前面表示、側面表示一覧表及び画像
2005-12-13更新
2020-4-14補足等

｜松本車｜幕張車｜設定について｜
★前面表示、側面表示について

ＬＥＤ表示の対照表貼付位置については、先頭車２位側（運転台側）より乗務員室窓を通じて、外からでも容易にわかります。
前面ＬＥＤ表示は最大４０コマ、側面ＬＥＤ表示は９９コマまで対応している。
日本語、英字と、２つのパターンが基本である。

2020年現在、内容に変更があるものとみられますが、下記は新製時となります。

＊＊＊は、表示設定がないもの。
番号部分が赤色太字は、2005-12-10現在、表示されている（または今後見込み）もの。
番号部分が緑色太字は、表示されなくなったもの。（過去に表示実績がある）

その他は、確認した範囲で表示の実績はありません。但し試験表示を除く。
その他の表示でも、ダイヤの状況で、実際に表示された場合があります。

種別をクリックすると、その番号のＬＥＤ表示が確認できます。尚、営業運転時以外に、試験的（確認によるテスト表示）に出されていたＬＥＤ表示がありますが、これも盛り込んでいます。
この画面に戻る際は、ブラウザの「戻る」をクリックしてください。

★松本車前面表示、側面表示について

（列車愛称の前には、「特急」がつきます。ホームライナー、おはようライナー関連を除く）

→側面ＬＥＤ表示（種別をクリックすると、その番号のＬＥＤ表示が確認できます）

０１	普通	＊＊＊	２６	特急かいじ	松本	５１	＊＊＊	小淵沢	７６	中央ライナー	東京全車指定席
０２	試運転	＊＊＊	２７	特急かいじ	甲府	５２	＊＊＊	松本	７７	中央ライナー	新宿全車指定席
０３	臨時	＊＊＊	２８	特急かいじ	新宿	５３	＊＊＊	拝島	７８	中央ライナー	全車指定席
０４	団体	＊＊＊	２９	特急かいじ	甲府・竜王	５４	＊＊＊	青梅	７９	青梅ライナー	青梅全車指定席
０５	特急	＊＊＊	３０	特急かいじ	小淵沢	５５	＊＊＊	＊＊＊	８０	青梅ライナー	新宿全車指定席
０６	急行	＊＊＊	３１	特急かいじ	東京	５６	＊＊＊	大宮	８１	青梅ライナー	東京全車指定席
０７	快速	＊＊＊	３２	特急かいじ	大月	５７	＊＊＊	古河	８２	青梅ライナー	新宿
０８	急行アルプス	白馬	３３	特急かいじ	千葉	５８	＊＊＊	鴻巣	８３	青梅ライナー	東京
０９	急行アルプス	信濃大町	３４	特急かいじほたる祭り	辰野	５９	ホームライナー	＊＊＊	８４	青梅ライナー	全車指定席
１０	急行アルプス	松本	３５	湘南ライナー	＊＊＊	６０	＊＊＊	小田原	８５	回送	＊＊＊
１１	急行アルプス	南小谷	３６	湘南新宿ライナー	＊＊＊	６１	＊＊＊	横浜	８６	おはようライナー新宿	新宿
１２	急行アルプス	新宿	３７	湘南ライナー	東京	６２	＊＊＊	品川	８７	ホームライナー小田原	小田原

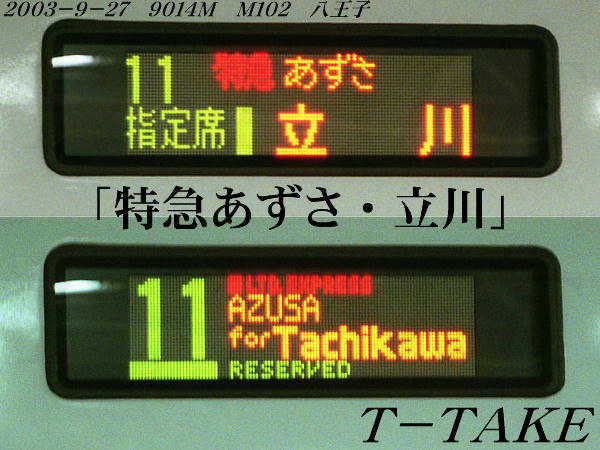

１３	特急あずさ	南小谷	３８	湘南ライナー	品川	６３	＊＊＊	＊＊＊	８８	特急あずさ	立川
１４	特急あずさ	白馬	３９	湘南ライナー	平塚	６４	アルペン白馬	全車指定席	８９	特急かいじ	立川
１５	特急あずさ	信濃大町	４０	湘南ライナー	小田原	６５	シュプール白馬	全車指定席	９０	特急あずさ	八王子

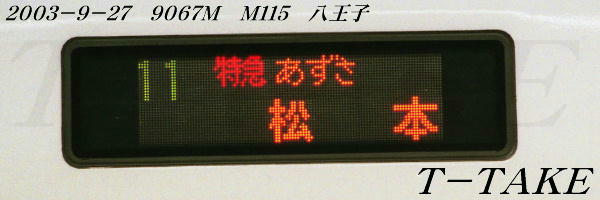

１６	特急あずさ	松本	４１	湘南新宿ライナー	新宿	６６	＊＊＊	＊＊＊	９１	特急あずさ	中野

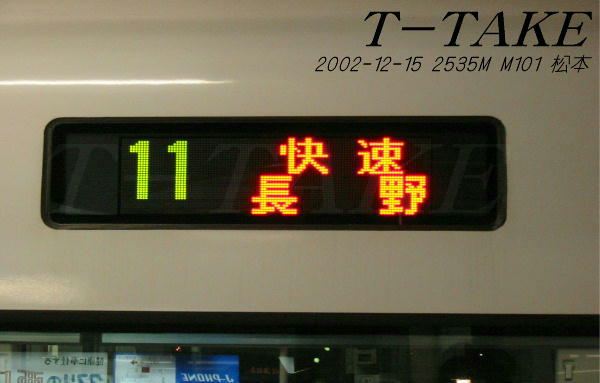

１７	特急あずさ	上諏訪	４２	湘南新宿ライナー	小田原	６７	快速	長野	９２	特急かいじ	中野
１８	特急あずさ	辰野	４３	＊＊＊	東京	６８	快速	信濃大町	９３	＊＊＊	＊＊＊
１９	特急あずさ	甲府	４４	＊＊＊	新宿	６９	快速	直江津	９４	＊＊＊	＊＊＊

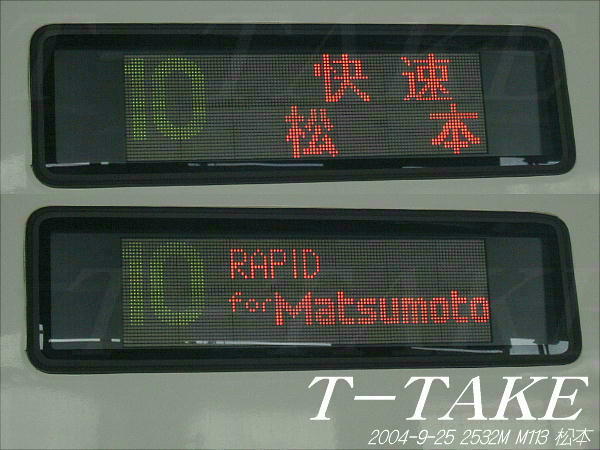

２０	特急あずさ	甲府・竜王	４５	＊＊＊	立川	７０	快速	松本	９５	＊＊＊	＊＊＊
２１	特急あずさ	東京	４６	＊＊＊	豊田	７１	快速	南小谷	９６	＊＊＊	＊＊＊
２２	特急あずさ	長野	４７	＊＊＊	八王子	７２	快速	白馬	９７	＊＊＊	＊＊＊

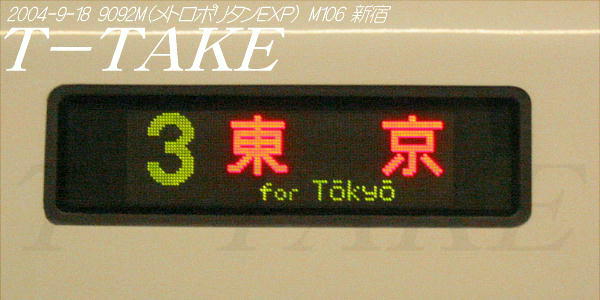

２３	特急あずさ	千葉	４８	＊＊＊	高尾	７３	中央ライナー	大月全車指定席	９８	＊＊＊	＊＊＊
２４	特急あずさ	横浜	４９	＊＊＊	大月	７４	中央ライナー	高尾全車指定席	９９	＊＊＊	＊＊＊
２５	特急あずさ	新宿	５０	＊＊＊	甲府	７５	中央ライナー	八王子全車指定席		＊＊＊	＊＊＊

＊＊＊＝表示設定がなく、その表示単独（例：「高尾」の場合は高尾のみ表示、「湘南ライナー」は湘南ライナーのみ表示）で表示される。
５５、６３、６６、９１～９９番は、すべて無表示。

特に、３４番の「かいじほたる祭り」、６６、６５番の「アルペン・シュプール」関連と、アルプス関連に注目です。

▼８６、８７番＝２００２－１２月ダイヤ改正で追加

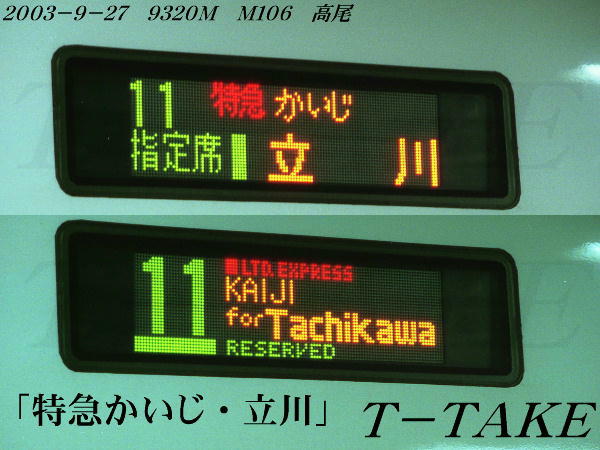

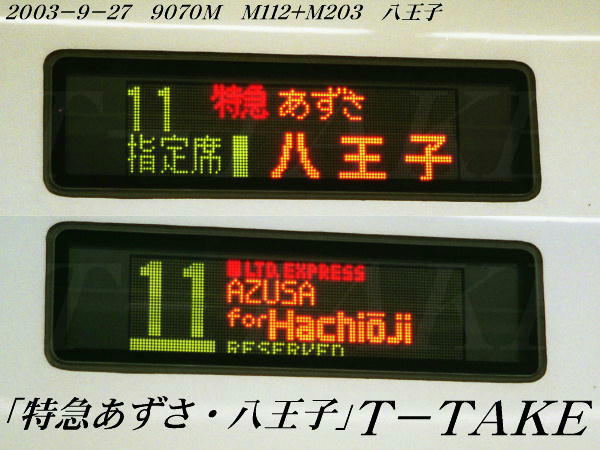

▼８８～９０番＝２００３－９－２７～２８の中央線高架工事・線路切り替えによる、特急列車の区間運休で追加。

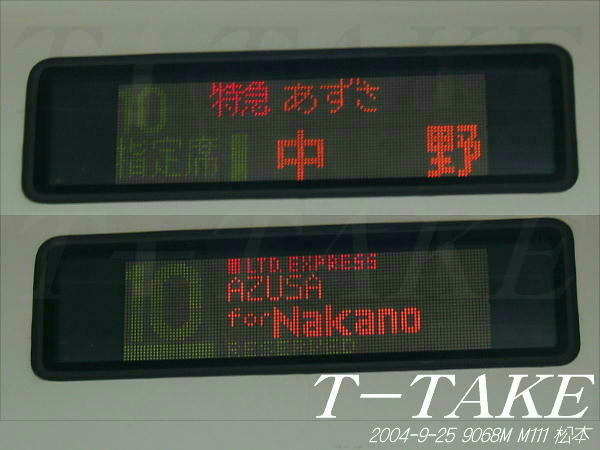

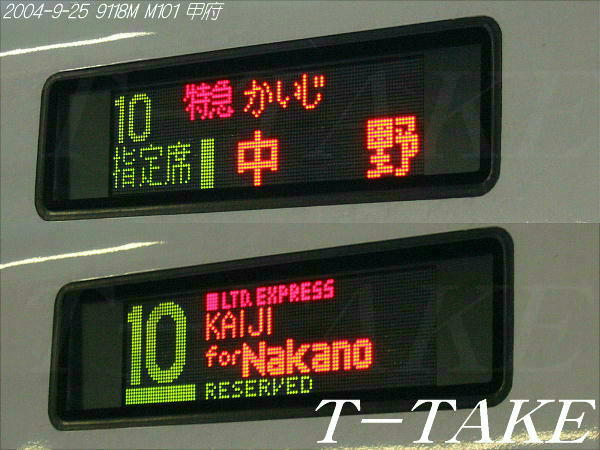

▼９１～９２番＝２００４－９－２５の新宿駅線路切り替えによる、特急列車の区間運休で追加。
▼その、新宿駅工事による、特急列車の区間運休の表示追加（「特急あずさ｜中野」、「特急かいじ｜中野」）などの対応を確認、撮影済。
▼８８～９２番は、今後表示されるかは未定です。

→前面ＬＥＤ表示（種別をクリックすると、その番号のＬＥＤ表示が確認できます）

０１	あずさ
０２	かいじ
０３	急行アルプス

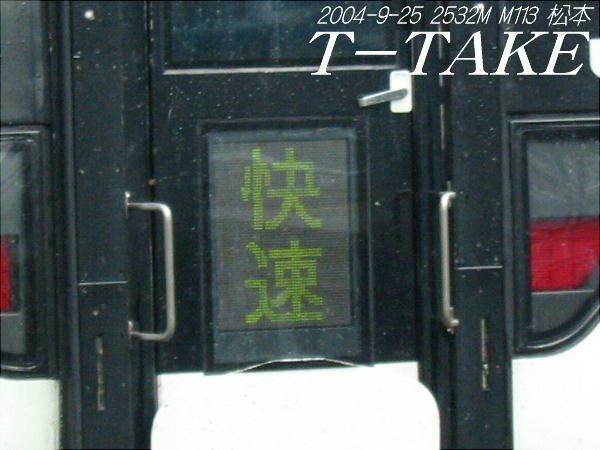

０４	快速
０５	普通
０６
０７	湘南ライナー
０８	湘南新宿ライナー
０９	中央ライナー
１０	青梅ライナー
１１	ホームライナー
１２
１３	回送
１４	試運転

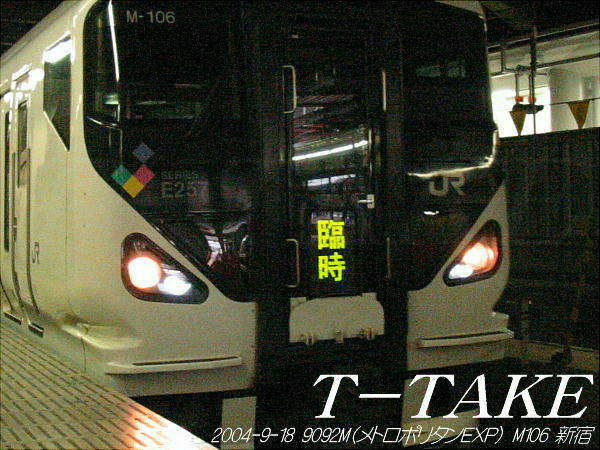

１５	臨時
１６	団体
１７	おはようライナー新宿
１８	ホームライナー小田原
１９
２０

★幕張車前面表示、側面表示について

第２表示についても注目です。「●●から普通」「外房線経由」などと交互に表示できます。従って、第１、第２、英字と、３つのパターンがあります。
前面ＬＥＤ表示対照表については、新製時にはありませんでしたが、営業運転開始時に追加されました。
特徴的な表示として…

ウィングエクスプレス＜現在は運転予定なし、大宮～東京～成田空港＞
外房初日の出＜１／１、高尾～安房鴨川～千倉、新宿～太海＞
犬吠初日の出＜１／１、高尾～銚子＞
成田山初詣＜１２／３１または１／１、東京方面～成田＞
あやめ祭り＜６月１５日から７月５日、大船～鹿島神宮＞
さわら夏祭り＜７月中頃、大船～佐原＞
さわら秋祭り＜１０月第２土曜日と次ぎの日曜日、大船～佐原＞
小江戸さわら＜１１月第２土曜日、東京～香取＞

があります。
括弧内として、過去に運転された日について付記しました。
犬吠初日の出は、２００６年元旦に表示見込みです。外房初日の出は、２００５年から表示実績があります。

注
2004-10-30～、
５６番の表示が高尾であったことを当方確認、こちらは改正後の再確認で把握していましたが、従って両国についてはありません。

2005-12-11～、
１８番は、千葉ではなく千倉に訂正、３２番は、千葉ではなく成東に訂正、３３、３４番の第２表示を、八日市場経由から総武本線経由に訂正
更新が遅れておりました。申し訳ございませんでした。

（列車愛称の前には、「特急」がつきます。ホームライナー、おはようライナー関連を除く）

→側面ＬＥＤ表示（種別をクリックすると、その番号のＬＥＤ表示が確認できます）

			第２表示	第２表示				第２表示	第２表示
０１	回送	＊＊＊	＊＊＊	＊＊＊	５１	かいじ	千葉	＊＊＊	＊＊＊
０２	試運転	＊＊＊	＊＊＊	＊＊＊	５２	特急	新宿	＊＊＊	＊＊＊
０３	臨時	＊＊＊	＊＊＊	＊＊＊	５３	特急	東京	＊＊＊	＊＊＊
０４	団体	＊＊＊	＊＊＊	＊＊＊	５４	特急	大船	＊＊＊	＊＊＊
０５	特急	＊＊＊	＊＊＊	＊＊＊	５５	特急	大宮	＊＊＊	＊＊＊
０６	急行	＊＊＊	＊＊＊	＊＊＊	５６	特急	高尾（上記注）	＊＊＊	＊＊＊
０７	快速	＊＊＊	＊＊＊	＊＊＊	５７	特急	千葉	＊＊＊	＊＊＊
０８	普通	＊＊＊	＊＊＊	＊＊＊	５８	特急	成田	＊＊＊	＊＊＊
０９	新宿わかしお	新宿	＊＊＊	＊＊＊	５９	特急	成田空港	＊＊＊	＊＊＊

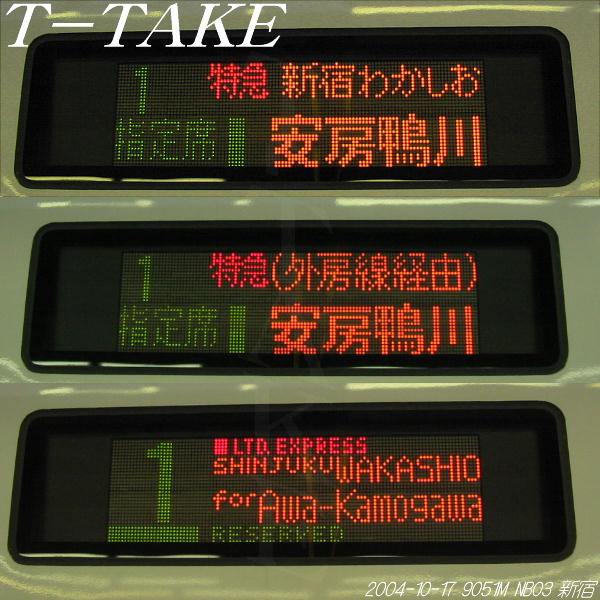

１０	新宿わかしお	安房鴨川	特急（外房線経由）	安房鴨川	６０	特急	佐原	＊＊＊	＊＊＊
１１	わかしお	東京	特急（京葉線経由）	東京	６１	特急	鹿島神宮	＊＊＊	＊＊＊

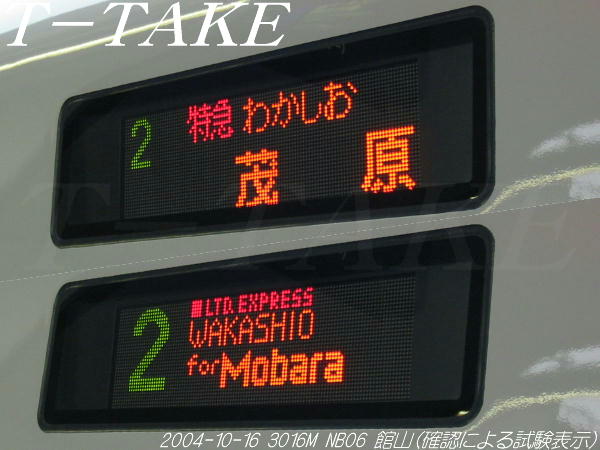

１２	わかしお	茂原	＊＊＊	＊＊＊	６２	特急	銚子	＊＊＊	＊＊＊
１３	わかしお	上総一ノ宮	＊＊＊	＊＊＊	６３	特急	安房鴨川	＊＊＊	＊＊＊
１４	わかしお	勝浦	＊＊＊	＊＊＊	６４	特急	館山	＊＊＊	＊＊＊
１５	わかしお	安房鴨川	特急（外房線経由）	安房鴨川	６５	特急	千倉	＊＊＊	＊＊＊

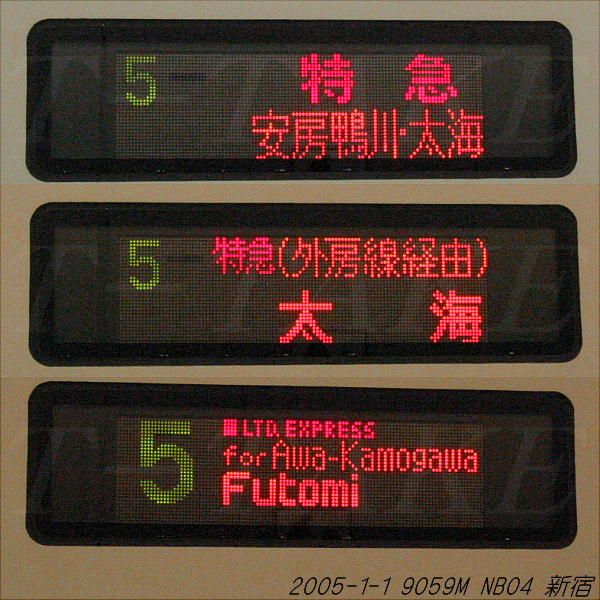

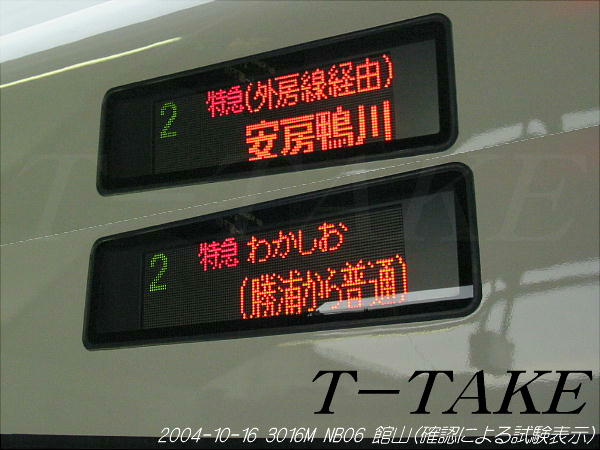

１６	わかしお（勝浦から普通）	安房鴨川	特急（外房線経由）	安房鴨川	６６	特急	安房鴨川／太海	特急（外房線経由）	太海
１７	わかしお（勝浦まで普通）	東京	特急（京葉線経由）	東京	６７	特急	安房鴨川／和田浦	特急（外房線経由）	和田浦
１８	わかしお	千倉（上記注）	特急（外房線経由）	千倉（上記注）	６８	ホームライナー	千葉	＊＊＊	＊＊＊
１９	わかしお	館山	特急（外房線経由）	館山	６９	ホームライナー	津田沼	＊＊＊	＊＊＊
２０	新宿さざなみ	新宿	＊＊＊	＊＊＊	７０	ホームライナー	逗子	＊＊＊	＊＊＊
２１	新宿さざなみ	館山	＊＊＊	＊＊＊	７１	おはようライナー	逗子	＊＊＊	＊＊＊

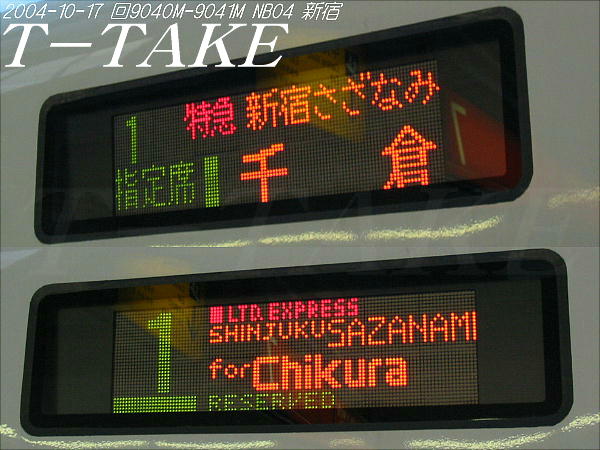

２２	新宿さざなみ	千倉	＊＊＊	＊＊＊	７２	おはようライナー	＊＊＊	＊＊＊	＊＊＊

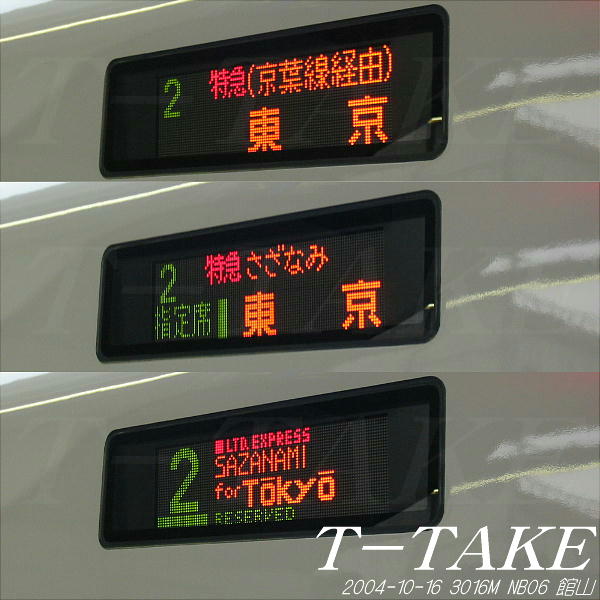

２３	さざなみ	東京	特急（京葉線経由）	東京	７３	ホームライナー	＊＊＊	＊＊＊	＊＊＊
２４	さざなみ	君津	＊＊＊	＊＊＊	７４	＊＊＊	＊＊＊	＊＊＊	＊＊＊
２５	さざなみ	館山	＊＊＊	＊＊＊	７５	＊＊＊	＊＊＊	＊＊＊	＊＊＊
２６	さざなみ	千倉	＊＊＊	＊＊＊	７６	＊＊＊	千葉	＊＊＊	＊＊＊
２７	さざなみ	館山	特急（君津から普通）	館山	７７	＊＊＊	茂原	＊＊＊	＊＊＊
２８	さざなみ	千倉	特急（君津から普通）	千倉	７８	＊＊＊	上総一ノ宮	＊＊＊	＊＊＊
２９	さざなみ（君津まで普通）	東京	特急（京葉線経由）	東京	７９	＊＊＊	勝浦	＊＊＊	＊＊＊

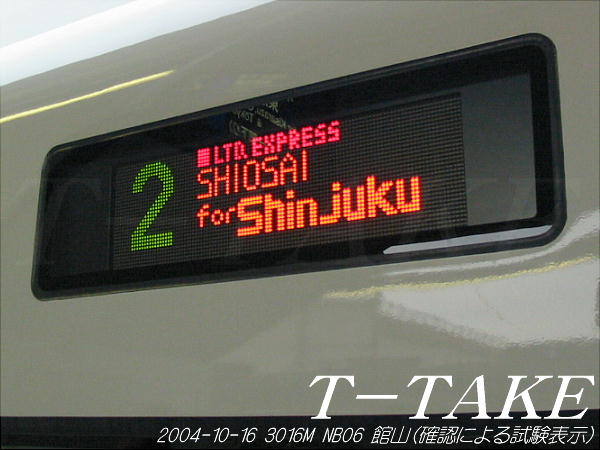

３０	しおさい	新宿	＊＊＊	＊＊＊	８０	＊＊＊	安房鴨川	＊＊＊	＊＊＊
３１	しおさい	東京	＊＊＊	＊＊＊	８１	＊＊＊	木更津	＊＊＊	＊＊＊
３２	しおさい	成東（上記注）	＊＊＊	＊＊＊	８２	＊＊＊	君津	＊＊＊	＊＊＊
３３	しおさい	銚子	特急（総武本線経由）（上記注）	銚子	８３	＊＊＊	館山	＊＊＊	＊＊＊
３４	しおさい（成東から普通）	銚子	特急（総武本線経由）（上記注）	銚子	８４	＊＊＊	千倉	＊＊＊	＊＊＊
３５	しおさい	東京	特急（成東まで普通）	東京	８５	＊＊＊	佐倉	＊＊＊	＊＊＊
３６	あやめ	新宿	＊＊＊	＊＊＊	８６	＊＊＊	成東	＊＊＊	＊＊＊
３７	あやめ	東京	＊＊＊	＊＊＊	８７	＊＊＊	銚子	＊＊＊	＊＊＊
３８	あやめ	成田	＊＊＊	＊＊＊	８８	＊＊＊	成田	＊＊＊	＊＊＊
３９	あやめ	佐原	＊＊＊	＊＊＊	８９	＊＊＊	佐原	＊＊＊	＊＊＊
４０	あやめ	鹿島神宮	＊＊＊	＊＊＊	９０	＊＊＊	鹿島神宮	＊＊＊	＊＊＊
４１	あやめ	銚子	特急（成田線経由）	銚子	９１	＊＊＊	＊＊＊	＊＊＊	＊＊＊
４２	あやめ	鹿島神宮	特急（佐原から普通）	鹿島神宮	９２	＊＊＊	＊＊＊	＊＊＊	＊＊＊
４３	あやめ（佐原から普通）	銚子	特急（成田線経由）	銚子	９３	＊＊＊	＊＊＊	＊＊＊	＊＊＊
４４	あやめ	東京	特急（佐原まで普通）	東京	９４	＊＊＊	＊＊＊	＊＊＊	＊＊＊
４５	あずさ	白馬	＊＊＊	＊＊＊	９５	＊＊＊	＊＊＊	＊＊＊	＊＊＊
４６	あずさ	松本	＊＊＊	＊＊＊	９６	＊＊＊	＊＊＊	＊＊＊	＊＊＊
４７	あずさ	新宿	＊＊＊	＊＊＊	９７	＊＊＊	＊＊＊	＊＊＊	＊＊＊
４８	あずさ	千葉	＊＊＊	＊＊＊	９８	＊＊＊	＊＊＊	＊＊＊	＊＊＊
４９	かいじ	甲府	＊＊＊	＊＊＊	９９	＊＊＊	＊＊＊	＊＊＊	＊＊＊
５０	かいじ	新宿	＊＊＊	＊＊＊

＊＊＊＝表示設定がなく、その表示単独（例：「千葉」の場合は千葉のみ表示、「ホームライナー」はホームライナーのみ表示）で表示される。
７４～７５、９１～９９番は、すべて無表示。
第２表示についても対応されており、「●●から普通」「外房線経由」などと交互に表示できます。またローマ字も可能です。

▼７０、７１番の逗子は、「ホームライナー逗子」、「おはようライナー逗子」としての表示です。行先の「逗子」という意味ではありません。
▼６８、６９番の「ホームライナー千葉」「ホームライナー津田沼」も、それと同じ要領です。

→前面ＬＥＤ表示（種別をクリックすると、その番号のＬＥＤ表示が確認できます）

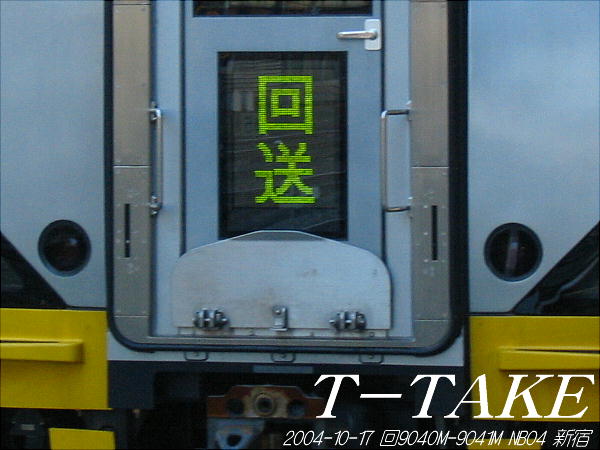

０１	回送	２１	ウィングエクスプレス

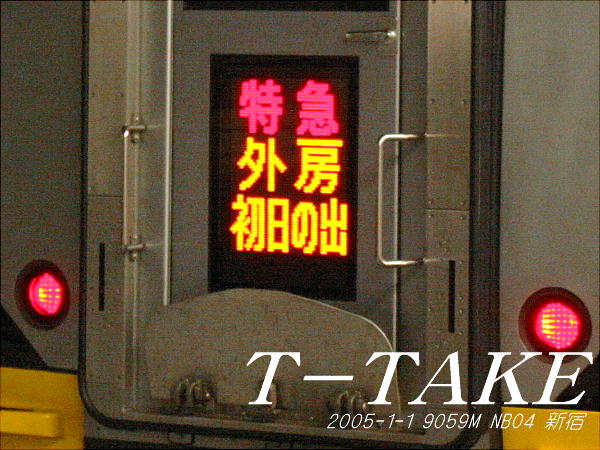

０２	試運転	２２	外房初日の出
０３	臨時	２３	犬吠初日の出
０４	団体	２４	成田山初詣

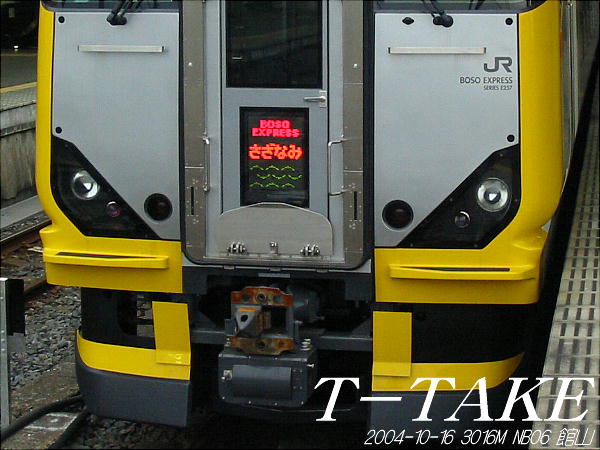

０５	特急	２５	あやめ祭り
０６	急行	２６	さわら夏祭り
０７	快速	２７	さわら秋祭り
０８	普通	２８	小江戸さわら

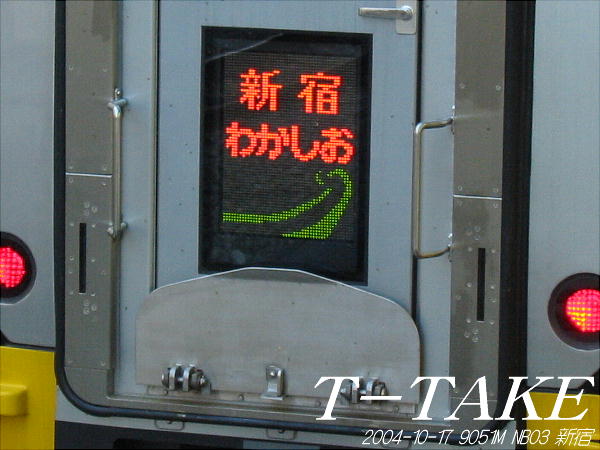

０９	ホームライナー	２９	新宿わかしお

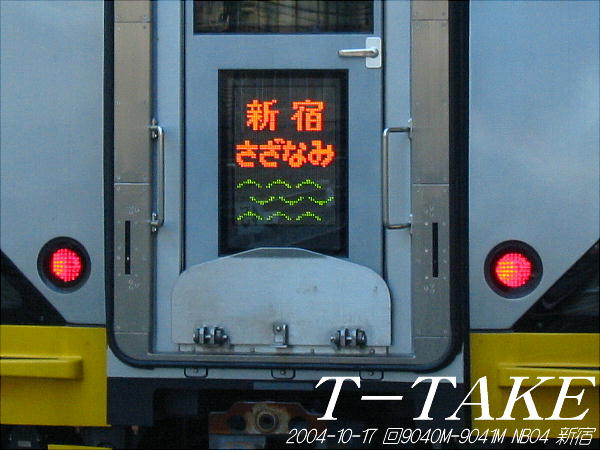

１０	おはようライナー	３０	新宿さざなみ
１１	わかしお	３１	＊＊＊＊＊
１２	さざなみ	３２	＊＊＊＊＊
１３	しおさい	３３	＊＊＊＊＊
１４	あやめ	３４	＊＊＊＊＊
１５	あずさ	３５	＊＊＊＊＊
１６	かいじ	３６	＊＊＊＊＊
１７	ホームライナー千葉	３７	＊＊＊＊＊
１８	ホームライナー津田沼	３８	＊＊＊＊＊
１９	ホームライナー逗子	３９	＊＊＊＊＊
２０	おはようライナー逗子	４０	＊＊＊＊＊

★設定について
以下、説明については、考えられる可能性から、当方が推測したものですので、実際の機能と違っている場合があります。

▼その表示方

Ｅ２５７系は、ＴＩＭＳ（列車情報管理装置）が装備されており、この装置を利用してＬＥＤの表示設定を行っている。
「ＴＩＭＳ（列車情報管理装置）メニュー」→「車掌設定（下記表参照）」→「行先設定（側面表示）、又は、愛称名変更（前面表示）」どちらかを選択する→「数字」表示させたい上記対照表の数字を選択（液晶画面にテンキーが表示され、タッチパネルとなって指で操作）→「設定」ボタンを押すと、実際の側面・前面ＬＥＤ表示に表示される。

▼車掌設定

「ＴＩＭＳ（列車情報管理装置）」は、運転台・車掌室にあるタッチパネルのモニターから、「運転士」「車掌」「保守点検」の３つのメニューがあり、今までは、例えば「方向幕」「ＮＦＢ（各種スイッチ類）」「空調」などの設定は、今まではそれぞれの機器やスイッチとして設置していたものを、コンピューター上に集約したものである。各車両の床下に「ＴＩＭＳ箱」が備え付けられており、編成間でネットワークされている。
車掌設定として……、

車掌情報	空調基準温度設定	異常扱い
行先設定	緊急文送出	座席設定
サービス機器制御	現在駅名選択	愛称名変更

となっている。
前面、側面表示ＬＥＤは、太字赤字が関連している。前面、側面は個別設定で、側面が「回送」になっていても、前面が「あずさ」となっている場合がよくあるが、個別設定のためである。

車掌情報……車掌情報が表示。行路などを設定するのではとみられる。

行先設定……編成毎の行先設定（側面幕）、列車番号を設定。それぞれの編成に個別で設定できるものとみられる（分割運用や、通し編成で客扱いしない号車を表示させないなど）

サービス機器制御……電源、客室電気（夜間照明も対応）、自動放送の入切、号車毎の個別設定などのサービス機器の制御とみられる

空調基準温度設定……カレンダー機能により、季節毎の温度湿度、客室内と屋外温度を検知し、冷房・暖房・送風・除湿モードなどが設定可能。勿論温度設定も可能。号車毎に異なった個別設定も可能とみられる。但し基本的に全自動となっているようだ。

緊急文送出……異常時などの情報提供用に、ファイリングされている文章などを選択し、客室内ＬＥＤ表示で、案内を表示できるものとみられる。異常時だけでなく、マナー文、ＰＲなども設定も可能。非常ブレーキ動作時の「緊急停車します」というのも表示されるとみられる。但し、これは走行時のみで、停車時の非常ブレーキ動作では表示されないとみられる。

現在駅名選択……今、停車している駅名を、客室内ＬＥＤ表示に表示可能。客室内ＬＥＤ表示に表示される、停車駅や号数表示の設定も兼ねているとみられる。何らかの原因で、駅名が前後した場合も、調整することは可能とみられる

異常扱い……異常が発生した場合に、操作する項目があるとみられる。

座席設定……客室内ＬＥＤ表示、側面ＬＥＤ表示に、「自由席」「指定席」の表示方、「号車番号」の表示方の設定が可能とみられる。

愛称名変更……先頭車前面ＬＥＤ表示の設定が可能とみられる。

また、カードリーダーがあり、時刻表、停車駅、客室内ＬＥＤ表示案内文（例：マナー文、観光案内、大糸線ＪＲ西日本区間の工事運休など）を、外部のＰＣで設定した項目などを、読み込みできるのではないかとみられる。

さらに運転士項目では、号車毎のブレーキ圧力（ＭＲ／ＢＰ）表示、ドア開閉状態、キロ数、スタフ表示から、自動仕業点検の操作などがあるらしい。

▼ドア設定、車内放送

こちらは、上記とは関係がなく、別の設定機器で個別に制御する。

車内放送……自動放送の音量、乗り換え案内のカットボタン（終電・接続列車終了対応）、チャイムボタン（４打点のみ）の設定とみられる（放送ものものの入切は、上記「サービス機器制御」項目内である）。乗り換え案内のカットは大切で、特に、あずさ３５号の甲府の次の停車駅以降は、接続列車が１本もなくなるため、このボタンが威力を発揮する。

ドア設定……号車毎に締切扱いをするなど、ドア設定が可能。
これらは、ＴＩＭＳとは別のボタンで個別に設定する。最大１６両の組成まで対応でき、ホームがはみ出す駅での一部号車ドア締切扱いも可能である。
